做機械的天天打交道，時間一長國內的國外的，公制的英制的，直的錐的，密封的非密封的，內的外的，55度的60度的。總之常常被搞亂，用一次從頭到尾查一次，我這里也算是歸納總結一下，希望有所幫助，

我的做法是常用的打印出來放在桌邊，用時隨時拿來查看，時間長了就自然記住了。

（一）

NPT是一般用途的美國標準錐管螺紋，牙型角為60°

PT牙為英制錐螺紋，牙型角為55°，密封中最常用。英制管螺紋是細牙螺紋，因為粗牙螺紋的牙深大，會嚴重的降低所切螺紋外徑管子的強度。

PF牙是管用平行螺紋。

G 是55度非螺紋密封管螺紋，屬惠氏螺紋家族．標記為 G代表圓柱螺紋，G是管螺紋的統稱(Guan)，55、60度的劃分屬于功能性的

ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，老國標標注為Rc

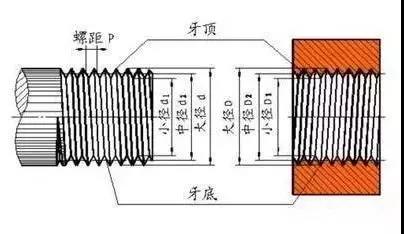

公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們**的區別， 公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。公制螺紋用公制單位，美英制螺紋用英制單位。

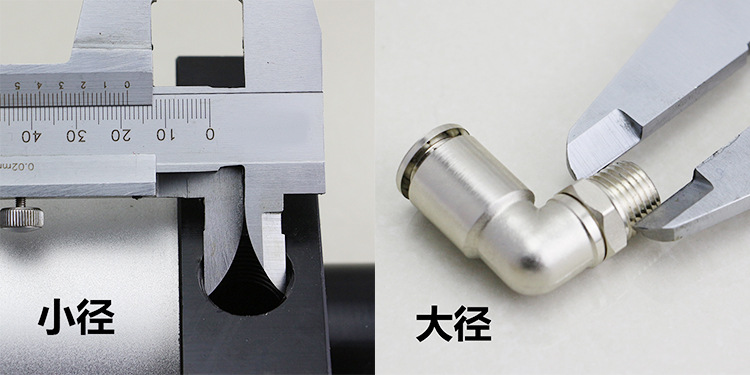

管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋大徑比公稱直徑大。

1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。

（二）

1、英寸制統一螺紋

在英寸制**廣泛采用，該類螺紋分三個系列：粗牙系列UNC，細牙系列UNF，特細牙系列UNFF，外加一個定螺距系列UN。

  標注方法：螺紋直徑—每英寸牙數系列代號—精度等級

  示例：粗牙系列 3/8—16UNC—2A

  細牙系列 3/8—24UNF—2A

  特細牙系列 3/8—32UNFF—2A

  定螺距系列 3/8—20UN—2A

  **位數字3/8表示螺紋外徑，單位為英寸，轉換為米制單位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位數字16、24、32、20為每英寸牙數(在25.4mm長度上的牙數)；第三位以后的文字代號UNC、UNF、UNFF、UN為系列代號，最后兩位2A為精度等級。

 2 、55°圓柱管螺紋的轉化

  55°圓柱管螺紋，來源于英寸制系列，但米制和英寸制**均廣泛采用，用于輸送液體經、氣體和安裝電線的管接頭與管子的聯接，然而，各國的代號不同，應按下表(對照表)中的國外代號轉化為我國代號，現將各國的55°圓柱管螺紋代號列于下表。

  國別   代號

  中國   G

  日本   G、PF

  英國  BSP、BSPP

  法國   G

  德國  R(內螺紋)、K(外螺紋)

  前蘇聯 G、TPУБ

  ISO    Rp

3、55°圓錐管螺紋的轉化

  55°圓錐管螺紋，是指螺紋的牙型角為55°、螺紋具有1：16的錐度。該系列螺紋在世界上應用廣泛，它的代號，各國規定不同，見下表。按下表中的國外代號轉化為我國代號。

  國別   代號

  中國  ZG、R(外螺紋)

  英國   BSPT、R(外螺紋)、Rc(內螺紋)

  法國  G(外螺紋)、R(外螺紋)
